Con el fin de elegir acoples rápidos de ultra alta presión entre 700 y 3.000 bar, es necesario comprobar el nivel de compatibilidad de la rosca, el diseño de la cara plana y el mecanismo de bloqueo de seguridad mecánico para evitar la inclusión de aire. En ningún momento es recomendable instalar acoplamientos roscados estándar en aplicaciones que superen los 700 bar.
El diseño de circuitos de fluidos en rangos que superan los 700 bar requiere una tolerancia cero a fallas materiales. Con respecto a la industria mexicana, los ingenieros tienden a enfrentar el reto de interconectar líneas de potencia para torque, sistemas de rescate, tensión de pernos o bancos de pruebas hidrostáticas.
Por ello, confundir un conector de presión media con uno de ultra alta presión pone en riesgo la integridad física del personal y la continuidad de las operaciones, por lo que la categorización técnica por bar y el tipo de sellado es el método ideal de selección.
Selección de acoplamientos según el rango de presión
A continuación, se detallan las especificaciones críticas para cada segmento de trabajo:
Rango de 700 a 1,000 bar (10,000 a 14,500 PSI)
Tipo de conexión recomendada: Cara plana (Flat Face) / Rosca BSP.
Mecanismo de seguridad obligatorio: Bloqueo por giro de manga de seguridad.
Aplicación industrial típica: Gatos hidráulicos, herramientas de torque y mantenimiento de maquinaria pesada.
Rango de 1,000 a 1,500 bar (14,500 a 21,750 PSI)
Tipo de conexión recomendada: Sello metal-metal / Cono y rosca MP.
Mecanismo de seguridad obligatorio: Seguro automático audible ante vibración.
Aplicación industrial típica: Tensionado de pernos en aerogeneradores y líneas de ensamble automotriz.
Rango de 1,500 a 3,000 bar (21,750 a 43,500 PSI)
Tipo de conexión recomendada: Ingeniería de Ultra Alta Presión (HP).
Mecanismo de seguridad obligatorio: Cierre de seguridad manual con seguro pasador.
Aplicación industrial típica: Bancos de pruebas hidrostáticas, inyección de químicos y aplicaciones de waterblast.
Aspectos claves de ingeniería para la especificación de conectores rápidos
Geometría de la rosca y compatibilidad del acoplamiento
A presiones superiores a 700 bar, las roscas cónicas estándar fallan debido a la deformación del material bajo carga. Es sumamente necesario especificar conexiones basadas en principios de cono y rosca Medium Pressure (MP) o High Pressure (HP).
Este tipo de diseños garantiza un área de contacto metal-metal concéntrica que tiene la capacidad de soportar los vectores de fuerza axial sin necesidad de usar selladores de rosca o cinta de teflón, elementos que pueden contaminar el fluido hidráulico.
Prevención del factor de latigazo mediante diseño de cara plana
Los acoplamientos con tecnología de cara plana minimizan significativamente el volumen muerto del fluido atrapado durante la desconexión. Al desaparecer el espacio libre, se previene la caída drástica de presión local y se suprime la inclusión de burbujas de aire al circuito durante el reconectado.
Esto reduce de forma drástica la probabilidad de un latigazo hidráulico, resguardando las mangueras de ultra alta presión hidráulica conectadas al sistema.
Factor de seguridad y coeficientes de rotura estática
Un acoplamiento industrial seguro debe contar con un factor de diseño mínimo de 2:1 o 4:1 de acuerdo a la severidad del ciclo de trabajo. Esto quiere decir que un componente creado para operar a 2.500 bar debe resistir una presión de ruptura estática teórica de hasta 5.000 bar antes de presentar alguna falla estructural importante en su carcasa de acero inoxidable o aleación especial.
Soluciones de interconexión segura distribuidas por MaxipressTec
En MaxipressTec integramos y distribuimos exclusivamente marcas que lideran los estándares globales de seguridad y rendimiento en fluidos a presiones extremas:

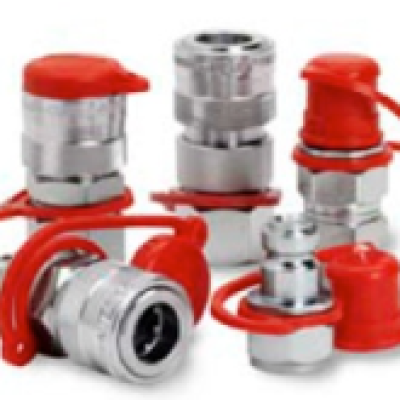

Coples rápidos
Especialistas en conexiones para sistema hidráulico de alta presión. Cuentan con modelos de serie de ultra alta presión que incorporan alertas visuales de color en la manga de bloqueo para garantizar que el conector está totalmente asegurado antes de presurizar la línea.
Componentes de conexión Maximator
Creados para integrarse en aplicaciones críticas de laboratorio y bancos de prueba de hasta 3.000 bar, asegurando cero fugas y una resistencia superior a la fatiga mecánica en ciclos continuos.
Encuentra coples rápidos con soporte de ingeniería MaxipressTec
La selección de componentes de ultra alta presión necesita una precisión adecuada para evitar costosos paros operativos y accidentes industriales.
En MaxipressTec, ponemos a su disposición a nuestro equipo de ingenieros para que pueda elegir coples rápidos, conforme a sus necesidades.
Para recibir asesoría técnica y cotizar soluciones de ultra alta presión, no dude en contactarnos:
- Correo electrónico: ventas@maxipresstec.com
- Número de teléfono: (722) 773 6689.
Preguntas frecuentes
¿Cómo identificar si un acople rápido soporta 2,500 bar?
Debe comprobar el grabado láser permanente en el cuerpo del conector. Por lo general, se especifica el modelo, el lote de trazabilidad y la presión máxima de trabajo. Si el componente no cuenta con este tipo de grabado, no debe presurizarse.
¿Qué causa el bloqueo de la manga de seguridad en un acoplamiento rápido?
Se debe a la presencia de presión residual atrapada en la línea o a la acumulación de contaminantes sólidos en los balines de retención. Es necesario registrar siempre la lectura del manómetro a cero bar antes de intentar desplazar la manga de desbloqueo.
¿Por qué se prefiere el acero inoxidable en coples de ultra alta presión?
Esto se debe a que ofrece una buena resistencia a la tracción mecánica bajo esfuerzos extremos y previene la corrosión por exposición a fluidos agresivos o humedad ambiental, evitando el desgaste de las caras de sellado metal-metal.
