Cuando se trata de la ingeniería de fluidos y gases a presiones extremas, el nivel de visibilidad es sinónimo de seguridad. Un manómetro de alta presión es un elemento de diagnóstico clave que protege componentes costosos, como los amplificadores de aire y los boosters de gas, de condiciones de sobrepresión que pueden derivar en accidentes operativos o fallas críticas.
En MaxipressTec, estamos especializados en la integración de sistemas Maximator, donde la precisión en la medición de presión es el estándar principal para la industria.
Manómetros en la integridad de los sistemas de gas

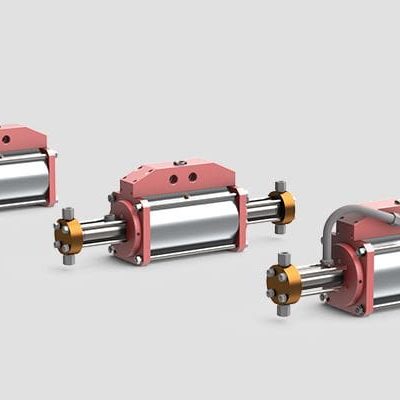

La operación de un amplificador de gas implica ciclos causantes de compresión. Es decir, cada movimiento del pistón produce pulsaciones que el sistema debe tener la capacidad de soportar.
Un manómetro instalado adecuadamente permite al operador monitorear la relación de compresión y garantizar que el equipo pueda operar dentro de los límites nominales.
Al no tener una medición precisa, los sellos dinámicos del gas booster y las válvulas check internas pueden estar expuestos a picos de presión que provocan la disminución drástica de su vida útil.
En MaxipressTec nos aseguramos de tener presente que la protección de activos inicia con una lectura confiable en el tablero de control.
Criterios técnicos para elegir un manómetro de alta presión
Elegir un instrumento para rangos de 15,000 a 65,000 psi necesita tener presente algunos aspectos como son:
Rango de escala y seguridad
Un error que comúnmente se presenta es la elección de una pieza cuyo límite máximo es igual a la presión de trabajo. Con el fin de asegurar la durabilidad del tubo Bourdon, la presión operativa debe encontrarse de preferencia en el tercio central de la carátula.
En este sentido, si su sistema trabaja a 30,000 psi, lo más conveniente es que instale un manómetro que tenga una escala de hasta 50,000 o 60,000 psi.
Diseño de frente sólido
La seguridad del personal es sumamente importante. Los manómetros que son de alta presión en MaxipressTec cuentan con diseño de frente sólido; esto quiere decir que existe una pared de lectura integral entre el dial y el tubo Bourdon.
En caso de que se presente una ruptura interna, la energía y el fluido se llegan a liberar por la parte posterior del equipo mediante un disco de ruptura, protegiendo la integridad física del operador.
Materiales
Producto de los gases industriales y los fluidos hidráulicos pueden ser exigentes; todos nuestros manómetros y conexiones están fabricados con acero inoxidable. Este es un material que se caracteriza por ser resistente a la corrupción y a la fatiga mecánica generada por los ciclos de presión.
Ubicación estratégica
Para una protección completa de los activos, recomendamos la instalación de al menos dos manómetros en cada sistema de amplificación:
- Manómetro de entrada (aire de accionamiento): Monitorea la presión que llega a impulsar al booster; es decir, un exceso de presión puede llegar a acelerar el equipo más allá de su velocidad recomendada, provocando sobrecalentamiento en los sellos.
- Manómetro de salida (alta presión): indica la presión final que se acumula en el depósito o línea de prueba. Es clave para comprobar que se ha llegado a alcanzar el objetivo sin exceder la presión de diseño del recipiente o manguera.
Compatibilidad Maximator
La conexión del manómetro es un punto sumamente importante; mientras que en presiones bajas se implementan roscas NPT, en la ultra alta presión de 30,000 a 65,000 psi, con nosotros puede encontrar piezas que usan conexiones de cono y rosca.
Este tipo de conexiones elimina la necesidad de cintas selladoras que pueden contaminar el sistema y garantiza un sello metal-metal capaz de contener gases ligeros sin provocar fugas.
En MaxipressTec puede conseguir el manómetro de alta presión que requiere. Le entregamos la tranquilidad de contar con instrumentación de grado industrial diseñada para los desafíos más colosales de la industria.
Si desea conocer más sobre nuestros servicios de venta de equipo de alta presión, no dude en contactarnos a través del correo electrónico ventas@maxipresstec.com o mediante el número de teléfono (722) 784 9175.
Preguntas frecuentes
¿Por qué mis manómetros fallan rápidamente en un sistema con booster?
Posiblemente, se debe a la falta de amortiguamiento. Las pulsaciones del booster provocan la fatiga del mecanismo interno. Por tanto, se recomienda implementar piezas como los manómetros llenos de glicerina y, en casos extremos, instalar un amortiguador de pulsaciones.
¿Qué significa que un manómetro sea para 65,000 psi?
Quiere decir que su elemento sensible y su conexión están creados para tener la capacidad de soportar hasta 45,000 bar de presión estática con un factor de seguridad idóneo, cumpliendo generalmente con las normas establecidas.
¿Puedo usar un manómetro para agua y para gas?
Si el manómetro es de acero inoxidable, entonces es compatible con ambos. Sin embargo, por seguridad, si un manómetro se usó con aceite, raras veces debe llegarse a usar luego con oxígeno, debido al riesgo de ignición espontánea.
